HTGベーシック
トレポン用ETU（SECU：検知基板）/ MOSFET（後方基板）セット

PTW/トレポン用の基板類や配線が一式パッケージされた電子ユニットセットです。システマ従来ギアボックス型のPTW MAX2や、HTGベーシックのPTW用CNCギアボックスでご使用頂けます。

本製品は、システマ製SECUとはセクターギアの検知手法が異なるため、従来のブラシモーター（KUMI490、7511など）では正常な動作となりません。必ずブラシレスモーターと併用してください。

ブラシレスモーター使用時のセクターギア停止位置を最適化

システマSECU基板は、セクターギアに開けられた穴を光電センサーが検知してモーターを止めます。検知穴は従来のブラシモーターのブレーキ性能に合わせた位置にあるため、ブラシレスモーターを組み込むと逆電流ブレーキの効きが速く、想定よりもかなり手前でセクターギアが停止してしまいます。

本製品ではセクターギア歯を検知するため、ブラシレスモーターで最適なセクターギア停止位置が得られます。

また、ギア歯の枚数も検知しているため、最大12段階までセクターギア停止位置の変更が可能です。この機能と、逆回転防止機構搭載の無限ブラシレスモーターを併用することで、プリコックセッティングもお楽しみ頂けます。

その他、電動ガンの電子トリガーの様な多彩な射撃モードへの切り替え、7.4V～14.8Vまで対応したバッテリー電圧監視機能など、様々な設定が行えます。

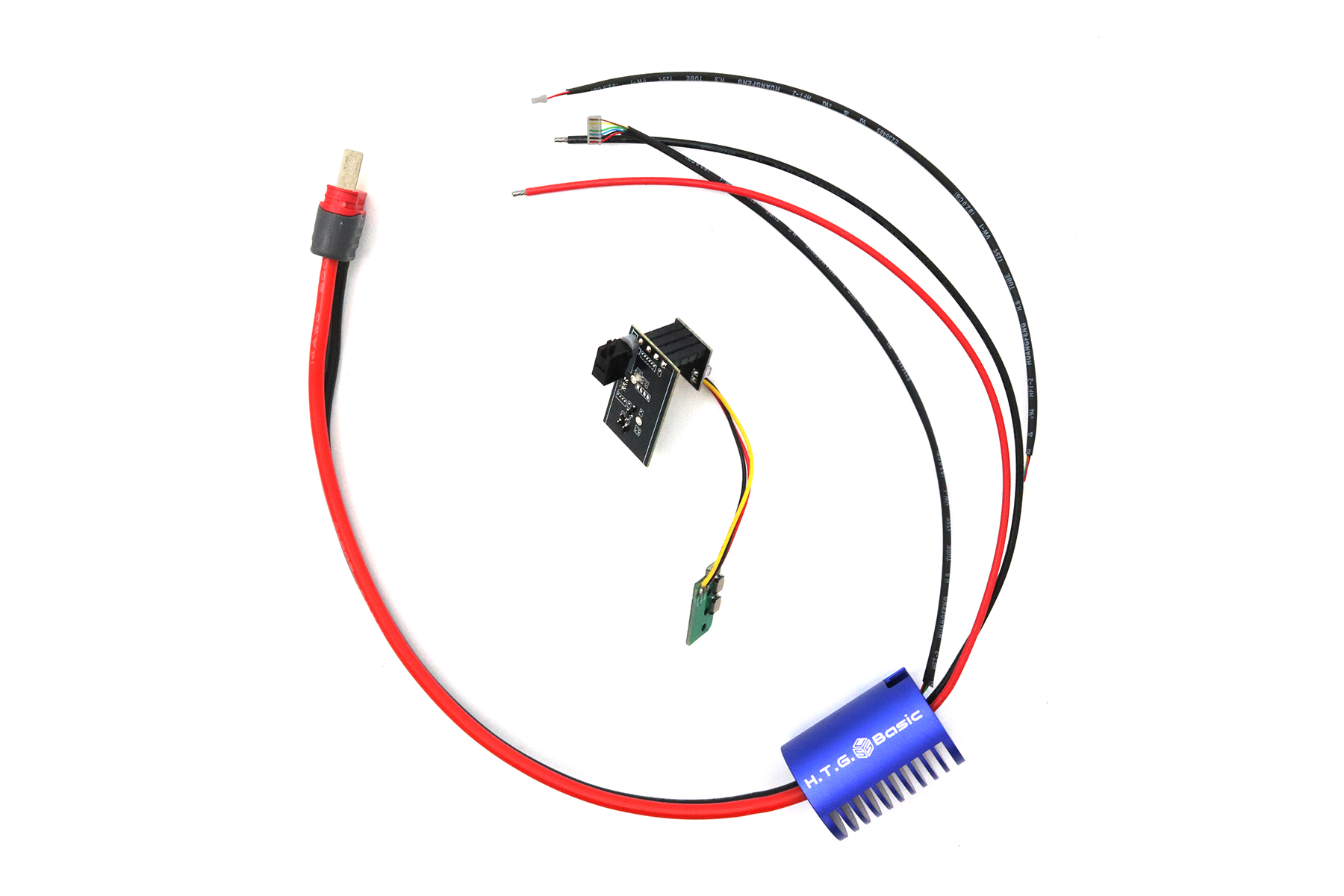

セット内容

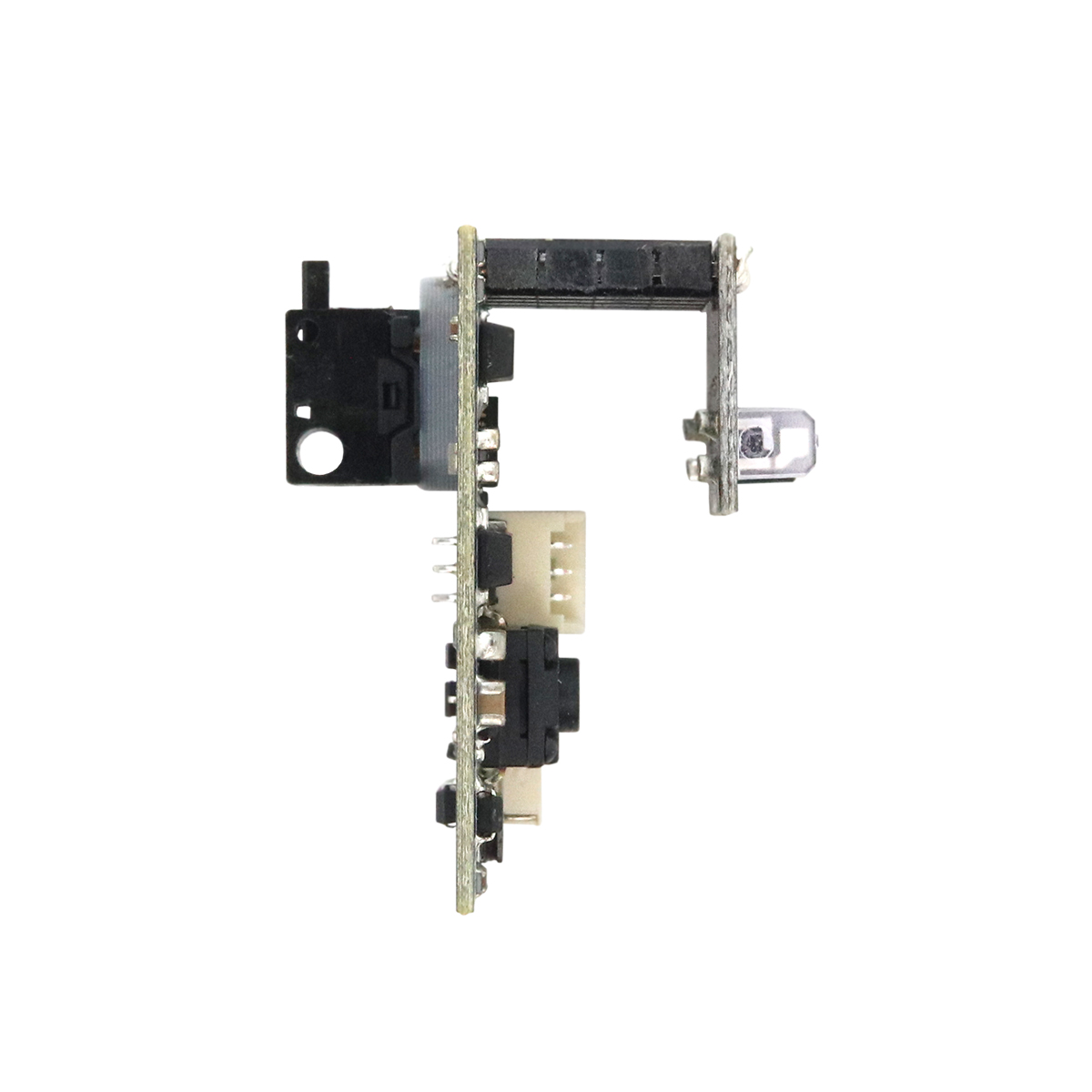

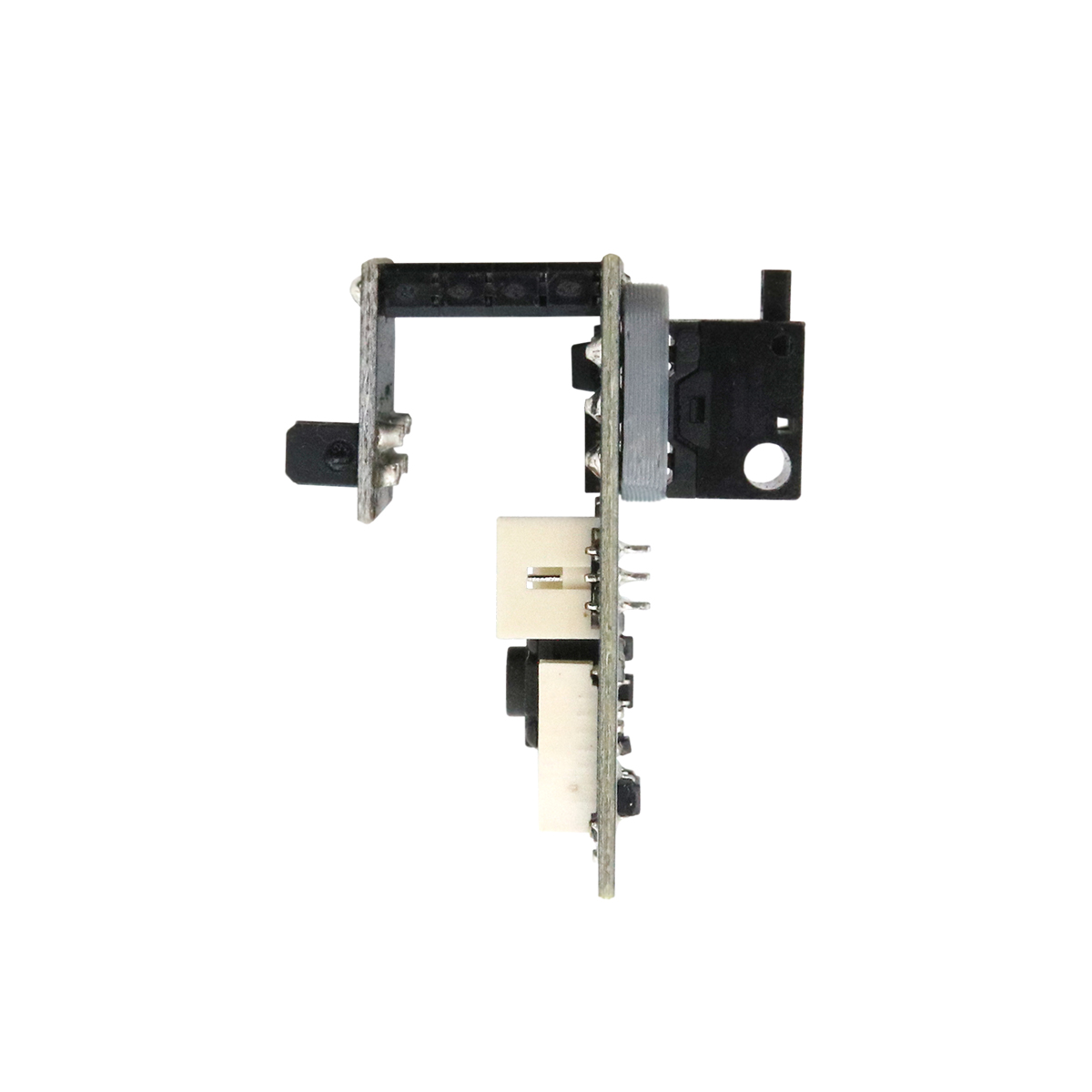

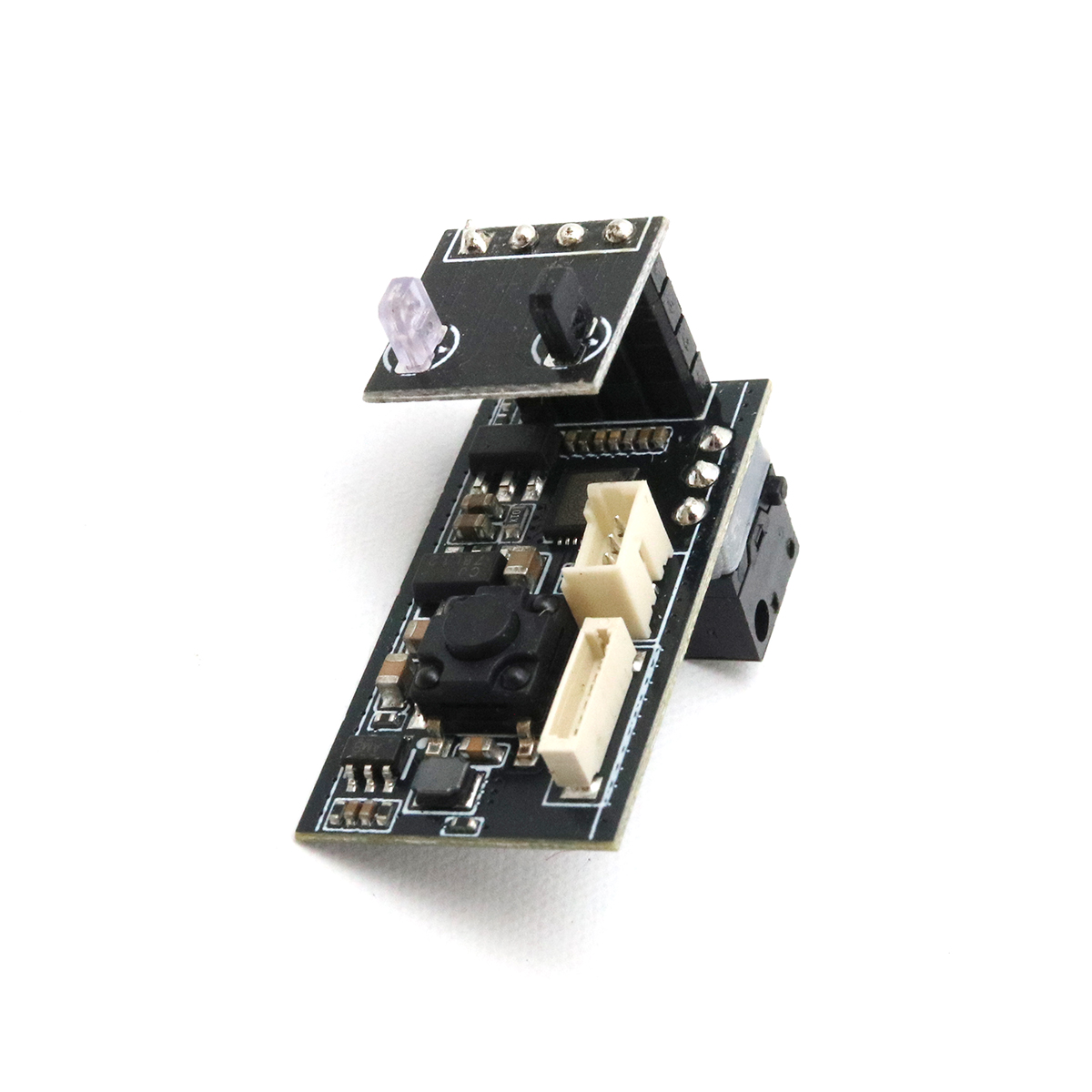

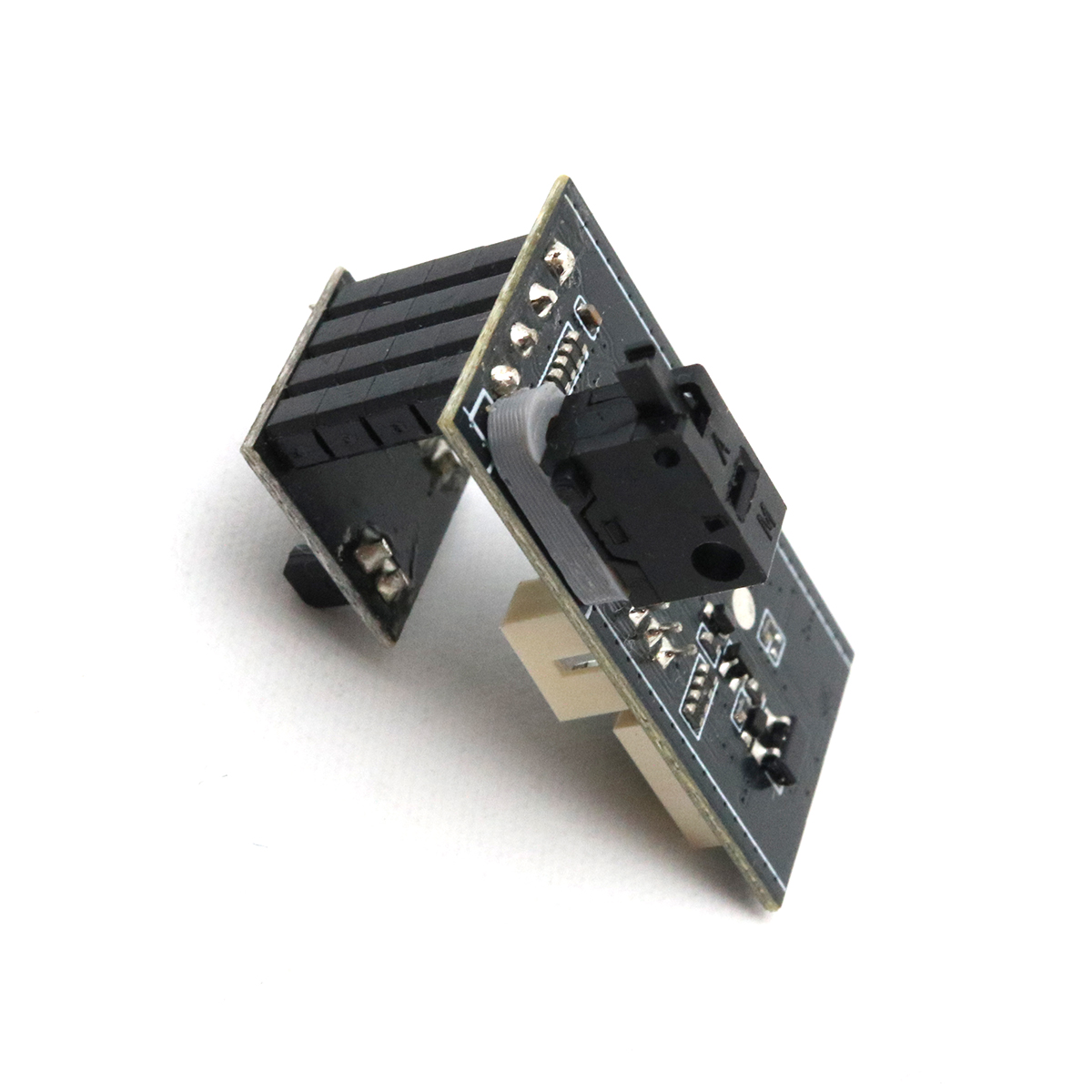

・ETU（SECU：検知基板）

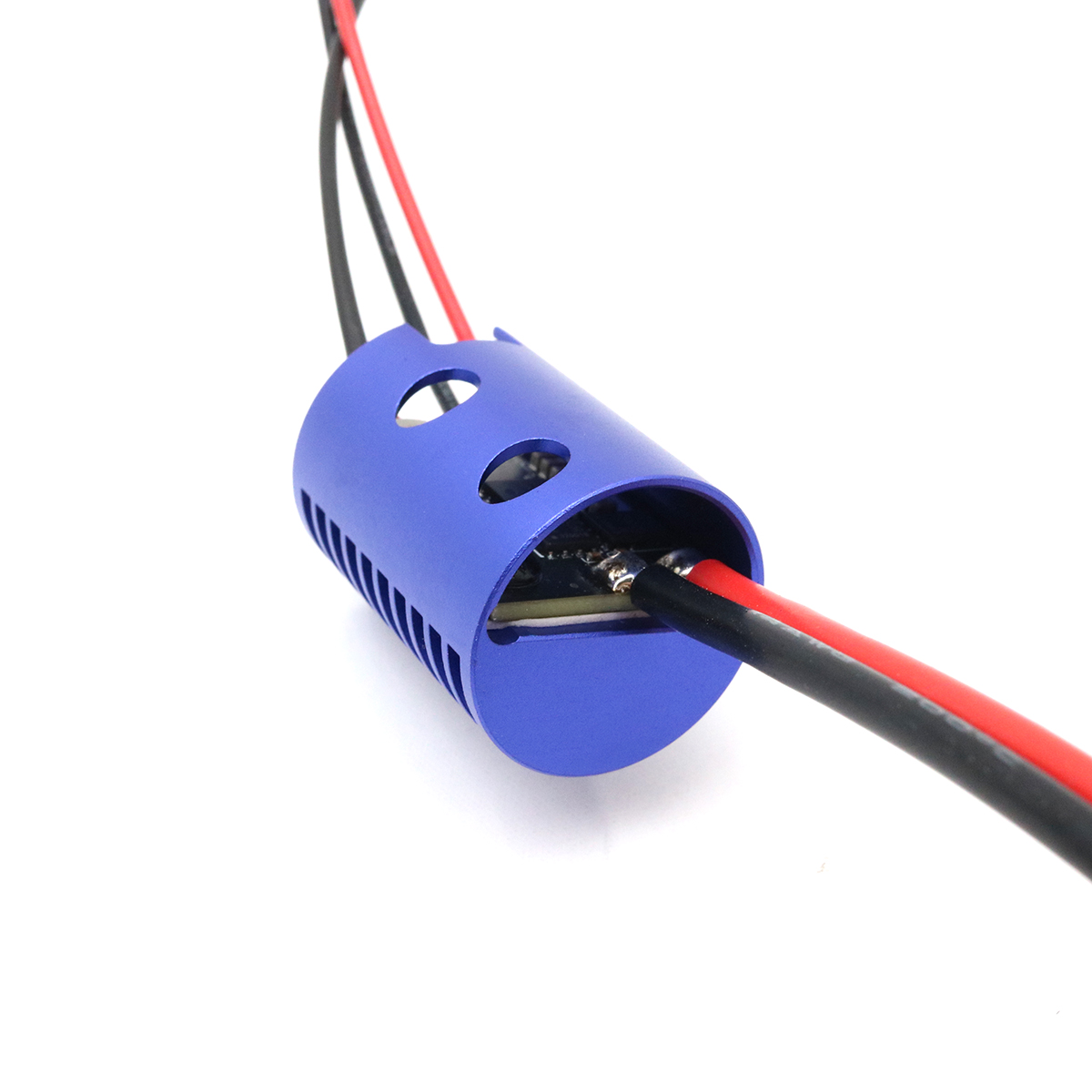

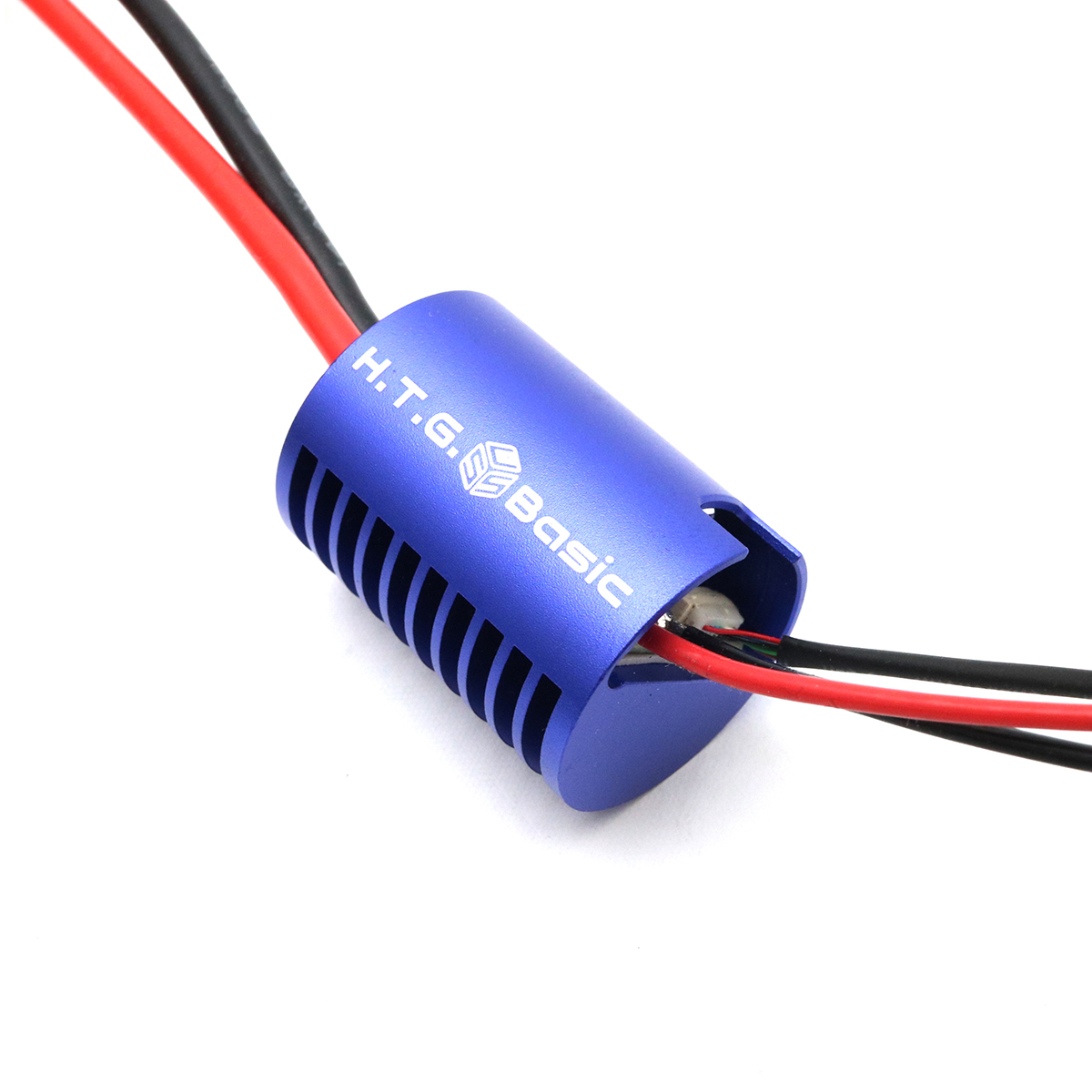

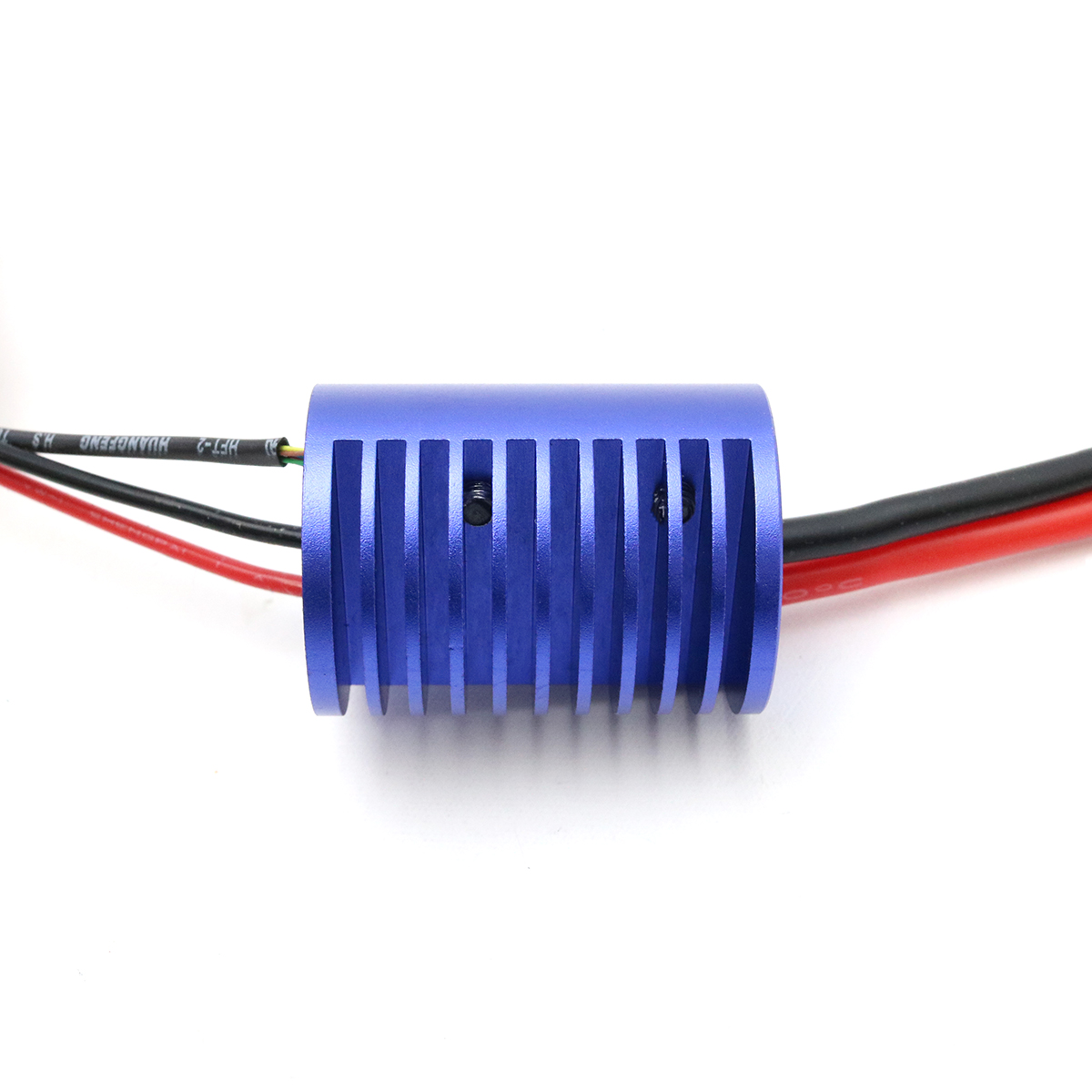

・MOSFETモジュール（FET：後方基板）

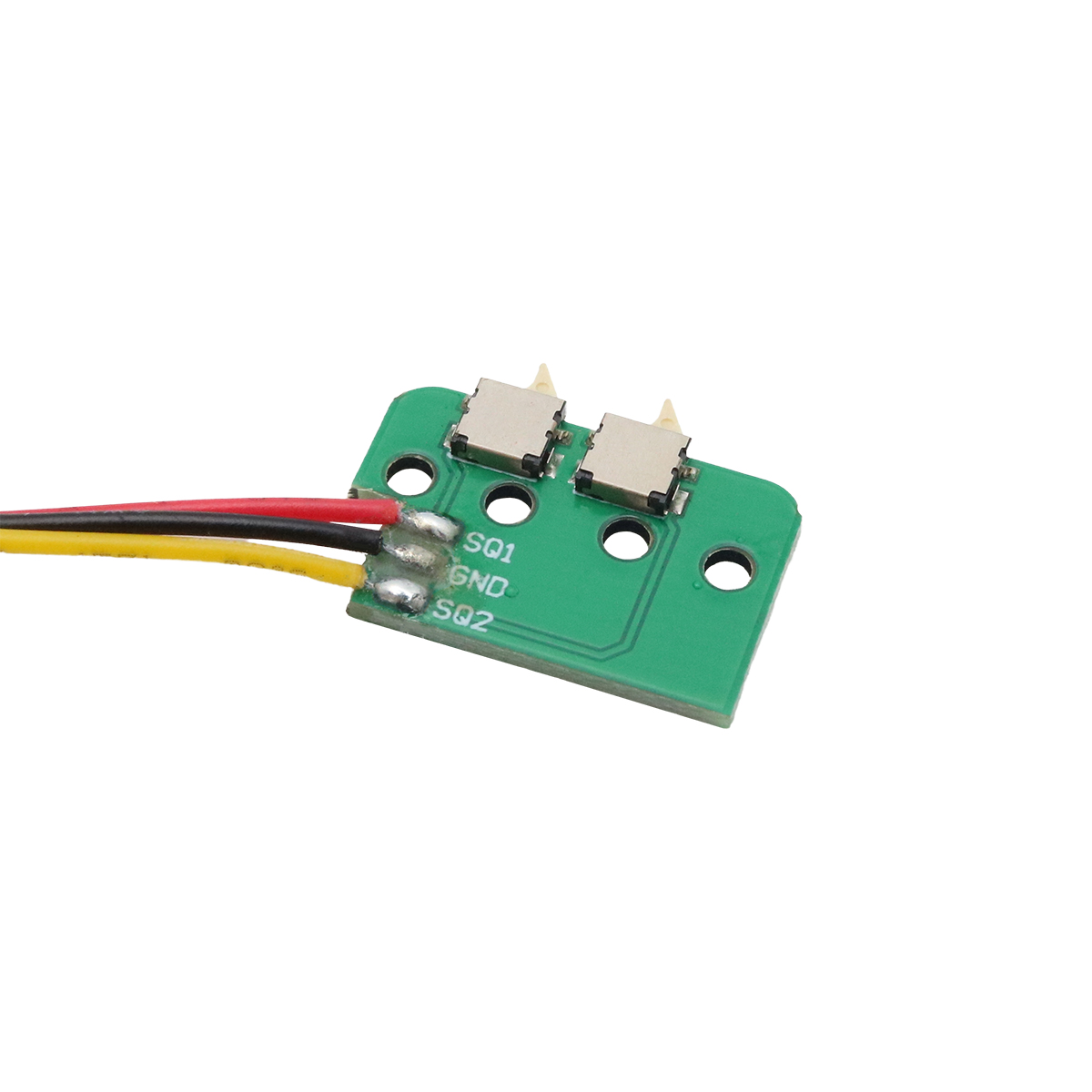

・セレクターボード（スイッチ基板）

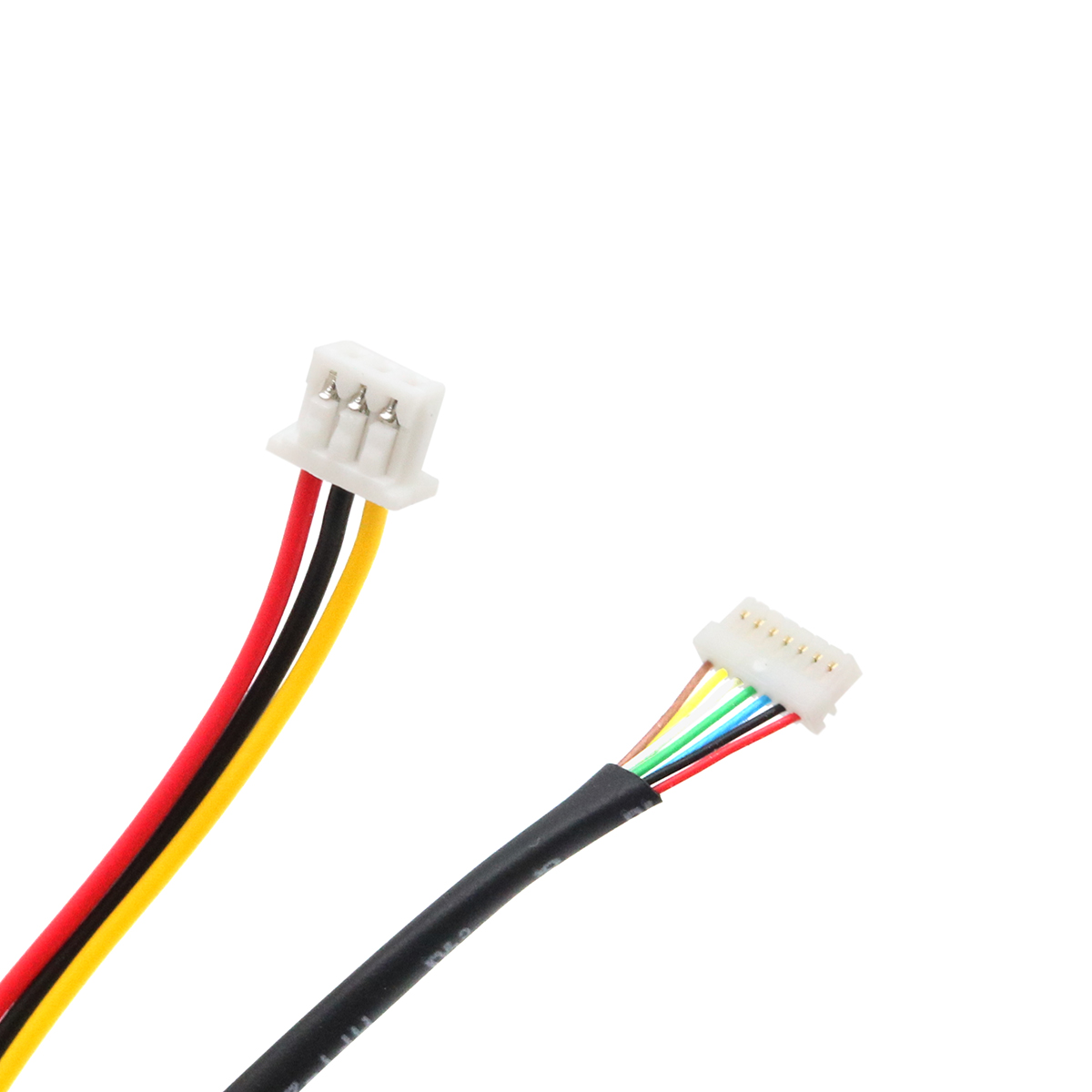

・接続ケーブル（コントロールケーブル）×2本
・セレクターボード用両面テープ

※本製品はシステマMAX2ギアボックス、またはHTGベーシック PTW CNCギアボックスでのみ動作確認済みです。Super MAX、PTW INFINITY、PTW MONSTER、TW5ではご使用頂けませんのでご注意ください。

※MAX2に準ずるサードパーティー製ギアボックスでは、加工・調整が必要となる場合がございます。MAX2以外のギア・パーツを使用する場合、組み合わせによっては正常に動作しない可能性もございます。予めご了承ください。

※本製品は従来のブラシモーターを動作させることは可能ですが、セクターギアを正しい位置で停止できないため使用は非推奨となります。無限ブラシレスモーターの導入をオススメします。

※本製品はSECU、FET、スイッチ基板、コントロールケーブル一式をセットで使用する必要がございます。一部をシステマ製品やサードパーティー製品と組み合わせるご使用はできません。

※7芯コントロールケーブルは1本1本の信号線が非常に細く断線しやすいため、お取り扱いには充分ご注意ください。1本はFETに予めセットされていますが、予備としてもう1本同梱されています。

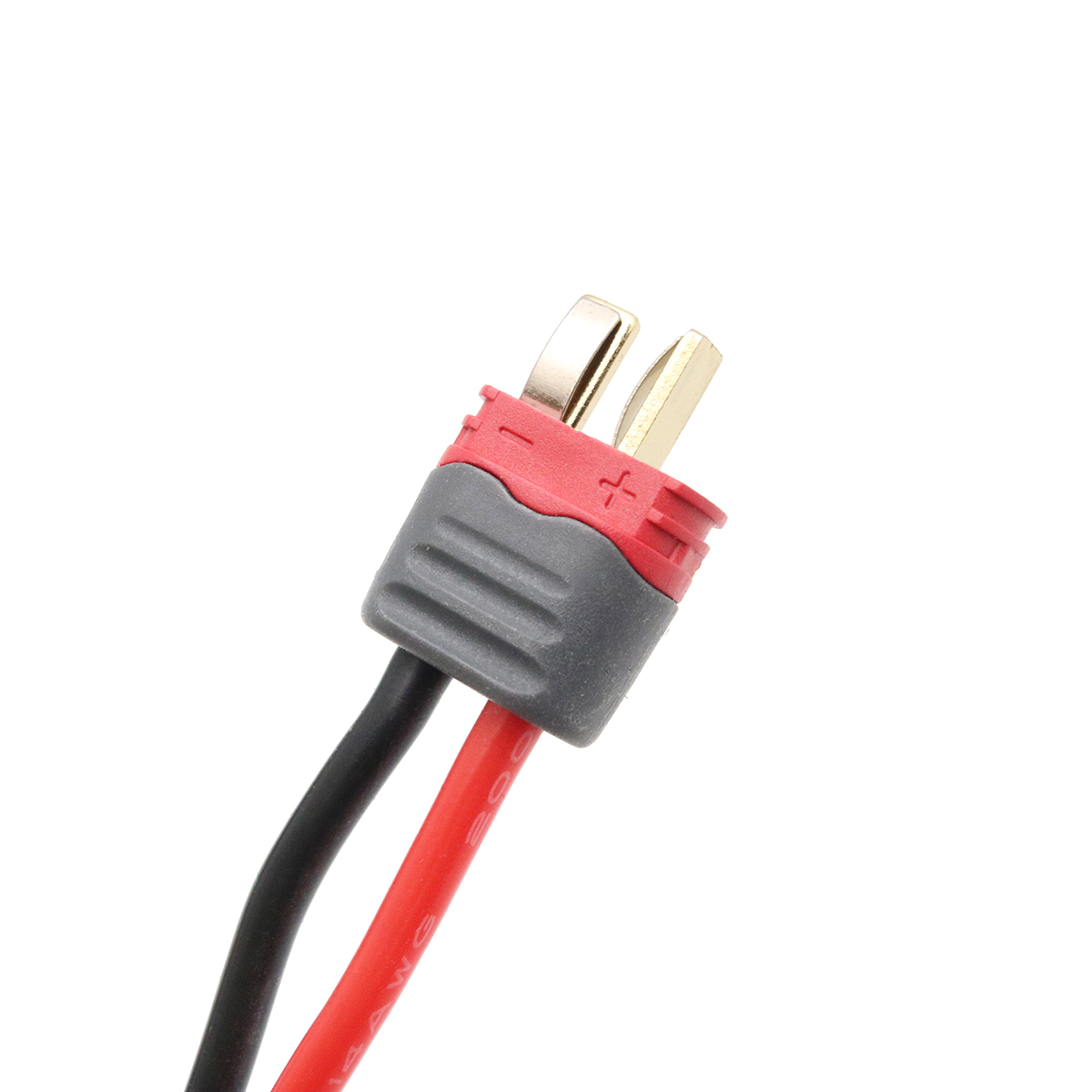

※本製品はバッテリーコネクターがディーンズ（T型コネクタ）となっております。端子交換をご希望の場合は下記工賃も一緒にカート入れ、決済画面のお問合せ欄にご希望のコネクターをご記入ください。
バッテリー端子交換費用

機能概要

・7.4V / 9.6V / 11.1V / 14.8VのLipoバッテリーに対応

・バッテリー保護機能
　　低電圧（バッテリー残量低下）を警告音でお知らせし動作させません。
　　バッテリー電圧により設定変更が必要です。無効化も可能です。

・アクティブブレーキによりセクターギア停止位置を高精度に制御
　　ブラシレス / ブラシ 両モーター対応。
　　ブレーキ回路の抵抗を削減しブレーキ性能を向上。

・DSG（デュアルセクターギア）にも対応
　　※DSG使用時は5点・6点バーストは使用不可。

・セミオート射撃モード設定
　　セミオート
　　バイナリトリガー（引いた時、離した時でそれぞれ発射）
　　3～6点バースト

・フルオート射撃モード設定
　　フルオート
　　セミオート
　　3～6点バースト

・プリコック機能
　　プリコックOFF
　　2～12段階プリコック設定
　　※無限ブラシレスモーター使用時以外はOFFにしてください。

・簡易プリコック解除
　　フルオート射撃でプリコック停止を解除。
　　※フルオートポジションにセミオート、バーストを設定している場合は不可。

※プリコックはアクティブブレーキの遅延を利用する特性上、設定範囲に上限があります。最大プリコック位置は使用するモーターやスプリング構成により異なります。

ETUの設定変更方法

取り扱い説明書、及びETUの設定変更方法についてはメーカーよりオンラインで提供されています。下記よりご覧ください。

HTGベーシック 電子トリガーユニット PTW/トレポン用 取扱い説明書
